Ako optimalizovať dráhu nástroja pre diely na CNC obrábanie?

Ako dodávateľ dielov na CNC obrábanie som na vlastnej koži videl, ako môže optimalizácia dráhy nástroja znamenať obrovský rozdiel v kvalite a efektivite procesu obrábania. V tomto blogovom príspevku sa podelím o niekoľko tipov a trikov, ako optimalizovať dráhu nástroja pre CNC obrábacie diely na základe mojich skúseností v tomto odvetví.

Pochopenie základov optimalizácie dráhy nástroja

Skôr než sa pustíme do konkrétnych techník optimalizácie dráhy nástroja, poďme najprv pochopiť, čo je optimalizácia dráhy nástroja a prečo je dôležitá. Pri CNC obrábaní sa dráha nástroja vzťahuje na dráhu, ktorú rezný nástroj sleduje pri odoberaní materiálu z obrobku. Optimalizácia dráhy nástroja znamená nájsť najefektívnejší a najefektívnejší spôsob pohybu rezného nástroja, aby sa dosiahol požadovaný tvar a konečná úprava dielu.

Optimalizácia dráhy nástroja má niekoľko výhod. V prvom rade môže výrazne skrátiť čas obrábania. Minimalizáciou vzdialenosti, ktorú musí rezný nástroj prejsť a počtu výmen nástrojov, môžete urýchliť proces obrábania a zvýšiť produktivitu. Okrem toho optimalizácia dráhy nástroja môže zlepšiť kvalitu obrábaných dielov. Dobre optimalizovaná dráha nástroja môže znížiť opotrebovanie nástroja, minimalizovať vibrácie a vytvoriť hladšiu povrchovú úpravu, výsledkom čoho sú diely, ktoré spĺňajú alebo prekračujú požadované špecifikácie.

Faktory, ktoré treba zvážiť pri optimalizácii dráhy nástroja

Pri optimalizácii dráhy nástroja pre CNC obrábacie diely je potrebné vziať do úvahy niekoľko faktorov. Patrí medzi ne geometria dielu, obrábaný materiál, používaný rezný nástroj a možnosti CNC stroja.

• Geometria dielu:Tvar a zložitosť dielu bude mať významný vplyv na dráhu nástroja. Napríklad diely s ostrými rohmi alebo zložitými prvkami môžu vyžadovať zložitejšiu dráhu nástroja, aby sa zabezpečilo, že rezný nástroj dosiahne všetky potrebné oblasti. Na druhej strane, jednoduché diely s rovnými hranami a hladkými krivkami môžu byť obrábané efektívnejšie s jednoduchšou dráhou nástroja.
• Materiál:Rôzne materiály majú rôzne vlastnosti obrábania, čo môže ovplyvniť dráhu nástroja. Napríklad tvrdé materiály ako oceľ alebo titán môžu vyžadovať nižšiu rýchlosť rezania a agresívnejší posuv, aby sa zabránilo opotrebovaniu a zlomeniu nástroja. Mäkké materiály ako hliník alebo plast je na druhej strane možné obrábať pri vyšších rýchlostiach a rýchlostiach posuvu.
• Nástroj na rezanie:Dráhu nástroja ovplyvní aj typ a veľkosť rezného nástroja. Rôzne rezné nástroje sú navrhnuté pre rôzne aplikácie a výber správneho nástroja pre danú úlohu je nevyhnutný pre optimalizáciu dráhy nástroja. Napríklad stopkové frézy sa bežne používajú na frézovacie operácie, zatiaľ čo vrtáky sa používajú na vŕtanie otvorov. Priemer a dĺžka rezného nástroja tiež ovplyvní dráhu nástroja, pretože väčšie nástroje môžu vyžadovať širšiu dráhu, aby sa predišlo kolíziám s obrobkom.
• CNC stroj:Pri optimalizácii dráhy nástroja bude potrebné zvážiť aj možnosti CNC stroja, ako je jeho maximálna rýchlosť vretena, rýchlosť posuvu a dráha osi. Musíte zabezpečiť, aby dráha nástroja bola v rámci možností stroja, aby ste predišli preťaženiu stroja alebo poškodeniu rezného nástroja.

Techniky na optimalizáciu dráhy nástroja

Teraz, keď sme diskutovali o faktoroch, ktoré je potrebné zvážiť pri optimalizácii dráhy nástroja, pozrime sa na niektoré konkrétne techniky, ktoré môžete použiť na dosiahnutie najlepších výsledkov.

• Minimalizovať zmeny nástroja:Výmena nástrojov môže byť časovo náročná a môže tiež spôsobiť chyby v procese obrábania. Ak chcete minimalizovať zmeny nástroja, snažte sa použiť rovnaký rezný nástroj na čo najviac operácií. Podobné operácie môžete tiež zoskupiť a použiť na ich vykonanie jeden nástroj. Napríklad, ak potrebujete vyfrézovať niekoľko vreciek rovnakej veľkosti a hĺbky, môžete použiť jednu stopkovú frézu na frézovanie všetkých vreciek v jednom priechode.
• Znížte rezanie vzduchom:Rezanie vzduchom sa vzťahuje na čas, keď sa rezný nástroj pohybuje vzduchom bez skutočného rezania materiálu. Môže to byť značná strata času, najmä ak musí nástroj medzi rezmi prechádzať veľké vzdialenosti. Ak chcete znížiť rezanie vzduchom, pokúste sa optimalizovať dráhu nástroja tak, aby sa rezný nástroj pohyboval priamo od jedného rezu k druhému bez zbytočných odbočiek. Na rýchly pohyb nástroja medzi rezmi môžete použiť aj techniky ako rýchly posuv.
• Použite adaptívne stratégie obrábania:Adaptívne stratégie obrábania, ako je trochoidné frézovanie alebo vysokorýchlostné obrábanie, môžu byť veľmi efektívne na optimalizáciu dráhy nástroja. Tieto stratégie zahŕňajú použitie kombinácie kruhových a lineárnych dráh nástroja na zníženie rezných síl a zlepšenie efektívnosti procesu obrábania. Napríklad trochoidné frézovanie zahŕňa použitie kruhovej dráhy nástroja na rezanie vrecka alebo drážky, čo môže znížiť rezné sily a zabrániť zlomeniu nástroja.
• Optimalizujte parametre rezania:Rezné parametre, ako je rýchlosť rezu, rýchlosť posuvu a hĺbka rezu, môžu mať tiež významný vplyv na dráhu nástroja. Optimalizáciou týchto parametrov môžete znížiť opotrebovanie nástroja, zlepšiť kvalitu povrchu a zvýšiť efektivitu procesu obrábania. Napríklad zvýšenie reznej rýchlosti môže skrátiť čas obrábania, ale môže tiež zvýšiť opotrebenie nástroja. Aby ste dosiahli čo najlepšie výsledky, musíte nájsť správnu rovnováhu medzi reznou rýchlosťou a životnosťou nástroja.
• Použite simulačný softvér:Simulačný softvér môže byť cenným nástrojom na optimalizáciu dráhy nástroja. Tieto softvérové ​​programy vám umožňujú simulovať proces obrábania a vizualizovať dráhu nástroja predtým, ako skutočne začnete obrábať súčiastku. To vám môže pomôcť identifikovať akékoľvek potenciálne problémy alebo neefektívnosť v dráhe nástroja a vykonať úpravy skôr, než bude príliš neskoro. Môžete tiež použiť simulačný softvér na porovnanie rôznych dráh nástroja a vybrať tú, ktorá je najefektívnejšia a najefektívnejšia.

Záver

Optimalizácia dráhy nástroja pre CNC obrábacie diely je zložitý proces, ktorý si vyžaduje starostlivé zváženie viacerých faktorov. Pochopením základov optimalizácie dráhy nástroja, zohľadnením geometrie dielu, obrábaného materiálu, použitého rezného nástroja a možností CNC stroja a použitím správnych techník a nástrojov môžete výrazne zlepšiť kvalitu a efektivitu procesu obrábania.

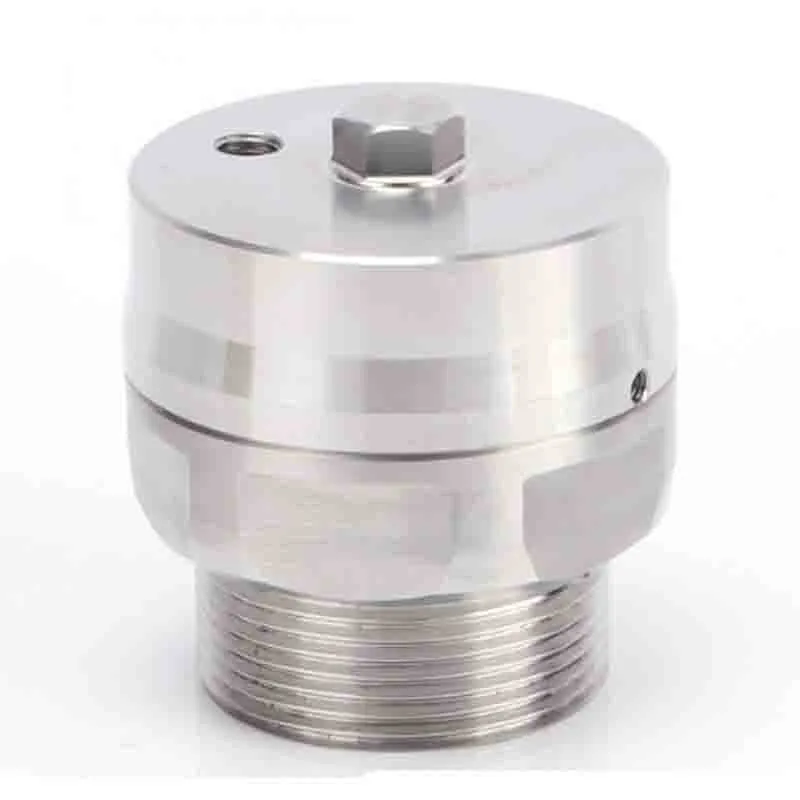

Ak hľadáte vysokú kvalituCNC obrábané výrobkyaleboCNC komponenty, sme tu, aby sme vám pomohli. Ako popredný dodávateľCNC obrábacia časť, máme odborné znalosti a skúsenosti, aby sme vám poskytli najlepšie riešenia pre vaše potreby obrábania. Kontaktujte nás ešte dnes, aby sme prediskutovali svoj projekt a dozvedeli sa viac o tom, ako môžeme optimalizovať dráhu nástroja pre vaše diely na CNC obrábanie.

Referencie

• Smith, J. (2020). Príručka CNC obrábania. Priemyselný lis.
• Jones, A. (2019). Pokročilé CNC programovacie techniky. McGraw-Hill.
• Brown, R. (2018). Optimalizácia dráhy nástroja pre CNC obrábanie. Machining Technology Journal.
